最大纸张尺寸：1620*1200mm
最小纸张尺寸：650*450mm
适用纸张范围：E、B、C、A和AB瓦楞纸板（厚度1~8.5mm）
最高机械速度：4500 转/时
飞达/送纸部
- 采用下吸盘式不停顿送纸方式
- 气动式侧推挡板预先对纸堆推齐整理
- 采用真空吸附方式将纸板送入压纸辊，不易刮花印刷表面

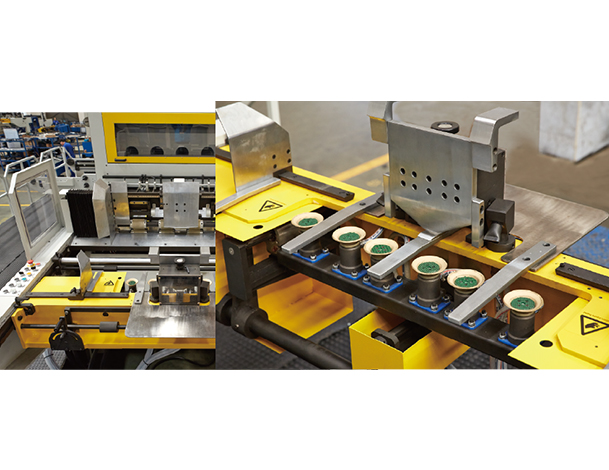

输纸台侧定位部
- 采用大力矩伺服电机确保纸板到达前规平稳精准
- 左右各一套侧定位推规，保证纸板侧定位精准
- 输纸步距调整采用不停机调节
- 前挡前后位置可根据咬口尺寸作微调

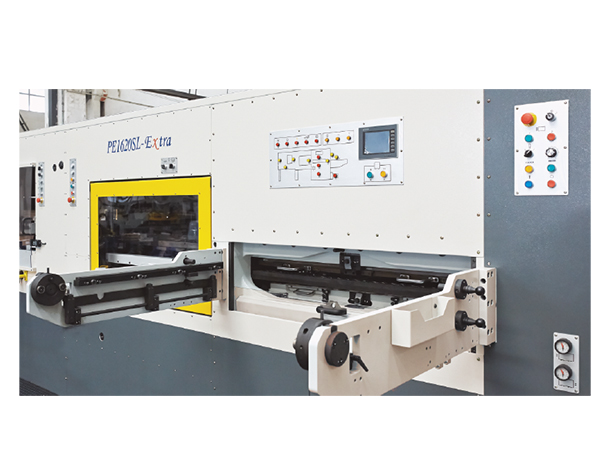

模切部
- 模切部操作安全门及气动式版框安全锁紧系统
- 模切冲程增大，使纸板尤其是AB瓦纸板更加容易脱模
- 模切版框中央定位系统，换版快捷、准确
- 模切钢板气垫托起装置，使模切钢板拉出推入更轻松容易
清废部
- 电动上清废框提升装置，可提升距离400mm， 增大了清废部操作空间
- 中央定位快速清废版锁紧装置及上框模具装夹系统，换版快捷，操作方便
- 快速清废顶针的使用大大缩短了作业时间
收纸部
收纸方式可以有两种选择——计数堆叠或高堆收纸（H：高堆收纸），可以根据您的产品与后道加工方式，做精准方案推荐。
计数堆叠升降输送皮带装置 E CUT 1620SHA
- 采用插杆式托架收纸升降台及皮带输送方式，保护纸板表面在输送过程中不易刮花印刷面

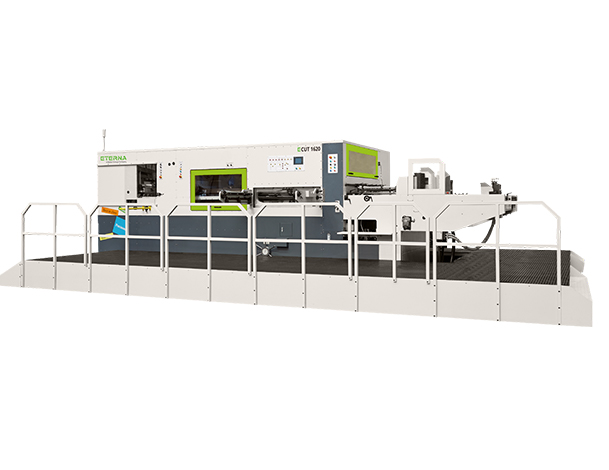

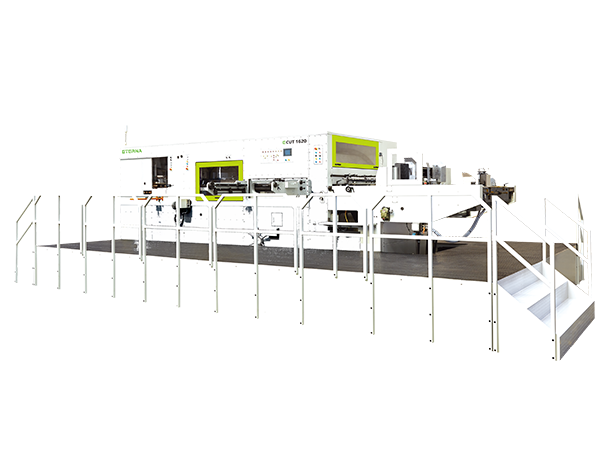

高堆收纸升降装置 E CUT 1620SHAL
- 自动高效的高堆收纸升降装置
- 收纸结构可整堆拉出机外，方便快捷、减少用工成本
- 电子计数器
| 技术参数 | ECUT 1620 SL |
| 最大纸张尺寸 | 1620x1200 mm |
| 最小纸张尺寸 | 650x450 mm |
| 最大模切范围 | 1600x1180 mm |
| 版框内径尺寸 | 1630x1210 mm |
| 适用纸张范围 | E、B、C、A和AB瓦楞纸板及彩裱瓦楞纸板（厚度1~8.5mm） |
| 最小废边宽 | 12mm |
| 最小咬纸宽 | 6~12mm |
| 刀线高 | 23.8mm |
| 最高机械速度 | 4500 转/时 |
| 模切压力 | 400 Ton |
| 总用电功率 | 35KW |
| 电力要求 | 380V，三相，50HZ |
| 压缩空气泵 | 0.7 m³/min |
| 压力调节范围 | ±1.5mm |
| 整机尺寸 | 9.98*5.7m |
| 整机重量 | 35 Ton |
